ASIC矿机是什么?它是如何工作的?

"ASIC"究竟是什么意思

每一颗计算机芯片都处于灵活与快速之间的某个位置。CPU位于灵活的一端——它可以运行电子表格、游戏或神经网络。ASIC则位于另一端——它在硅片上被烧录为只执行一种算法,而执行这种算法的速度比其他任何东西都快上几个数量级。

一个有用的类比:CPU就像瑞士军刀——几十种工具,但没有一种特别出色。比特币ASIC则像厨师的剁刀——只能剁,但能剁穿骨头,而瑞士军刀还在慢慢展开。这是一种彻底的取舍:剁刀打不开酒瓶,ASIC也运行不了Windows。如果SHA-256有朝一日被淘汰,世界上每一台ASIC都会在一夜之间变成门挡。

具体而言,2026年代的比特币ASIC每秒计算200–500万亿次SHA-256哈希,功耗3–6千瓦。同等功率下,顶级GPU大约只能跑出1–2 GH/s(吉哈希——单位小一千倍)。正是这一差距在2013年终结了GPU比特币挖矿,也是十多年来再无业余CPU挖出区块的原因。

从CPU到ASIC——挖矿硬件如何演进

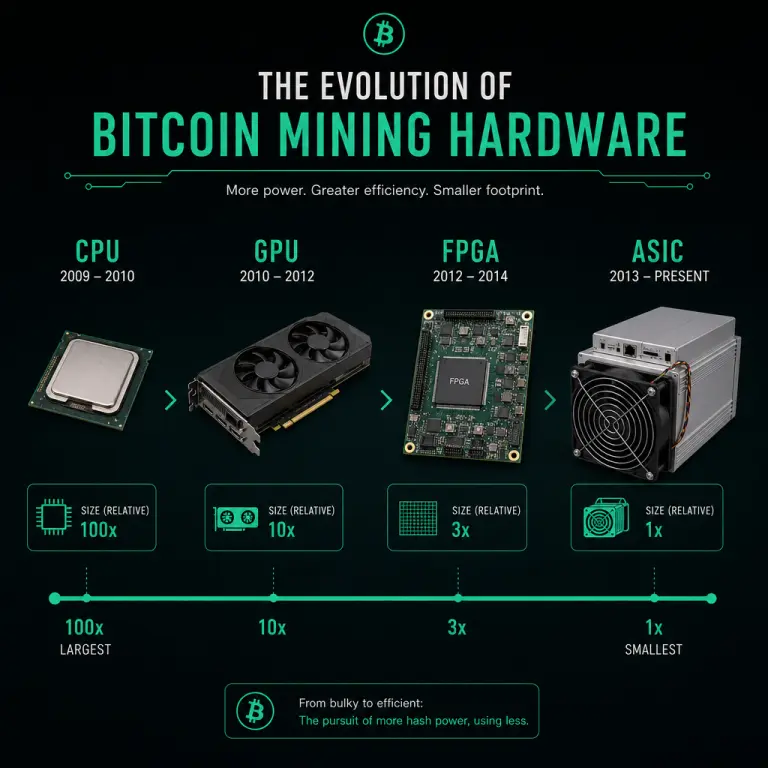

比特币挖矿硬件在五年内经历了四代变革。每一代都让上一代在经济上灭绝——不是变慢,而是无利可图,因为难度会随网络上最快的机器自动调整。下面这条曲线就是为什么如今比特币网络是ASIC独占的舞台。

2013年从FPGA到ASIC的跃迁是一个拐点。Avalon于2013年1月出货了第一台商用比特币ASIC,18个月内全球GPU矿场要么改装、要么停业。从那时起,这场竞赛变成了ASIC对ASIC——每一代都通过更小的晶体管制程节点(28 nm → 16 nm → 7 nm → 5 nm → 如今的3 nm)在每焦耳上挤出更多哈希。

ASIC矿机内部——四大组件

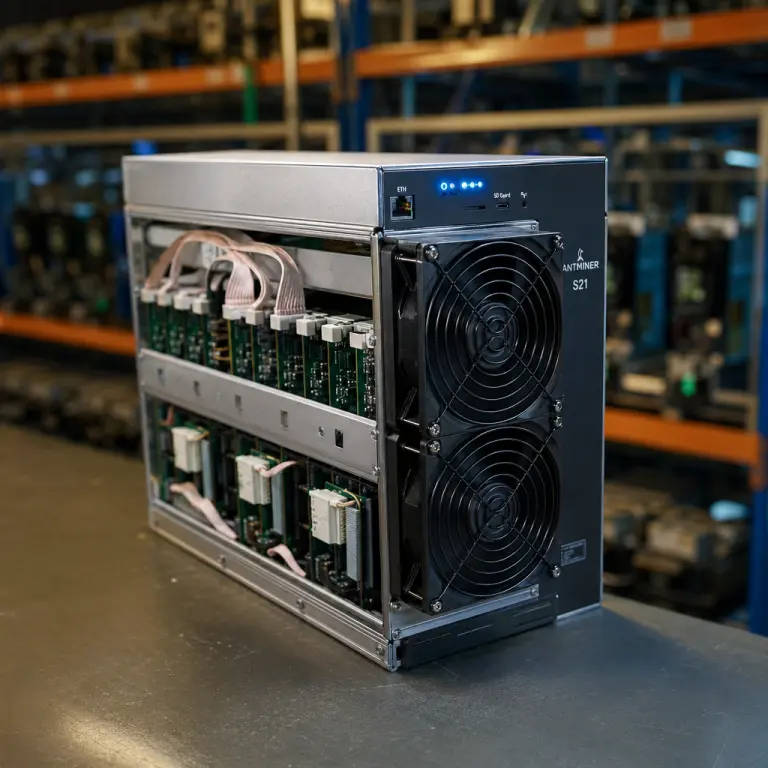

打开一台现代Antminer或WhatsMiner,你会发现几乎每家厂商都采用相同的布局。四个子系统,各司其职。理解机箱里有什么,可以揭开产品的神秘面纱——也更容易判断一个"云挖矿"服务商是否真的在运行真实的硬件。

芯片本身才是真正工程实力所在。一颗Bitmain BM1398或MicroBT ST-V3裸片包含数千个微小的SHA-256计算核心,以3–5 nm制程蚀刻而成,每个核心都以同步方式执行同一条固定的64轮哈希流水线。它们只做这件事。它们也只能做这件事。而这正是它们做得如此出色的原因。

2026年真实ASIC型号——机柜上到底装了什么

两家厂商主导着比特币ASIC市场:Bitmain(Antminer品牌)和MicroBT(WhatsMiner品牌),两者合计控制全球约90%的算力出货。下表展示了当下旗舰阵容——也正是NoxHash在哈萨克斯坦数据中心运行的同款机型——让您从具体规格上看到"现代ASIC"究竟意味着什么。数据来自各厂商官方产品页和 ASIC Miner Value的公开数据。

最重要的是右侧那一列:J/TH(每太哈希焦耳数)——产生1 TH/s所需的瓦数。可以把它理解为每单位工作所消耗的卡路里:数字越低,每千瓦电能挖到的BTC就越多。一台2026年代12 J/TH的水冷ASIC,效率大约是2023年21 J/TH的S19 XP的两倍,几乎是2021年30 J/TH的S19 Pro的三倍。在工业电价之下,这个差距就是全部利润空间。

为什么几乎没人自己买ASIC

纸面上,买一台全新Antminer S21 Pro接入矿池似乎很简单。实际上,有四道摩擦力会让大多数家庭挖矿计划在一年内沦为车库里的摆设。下面是诚实的概述。

总账加起来:$5,000的资本投入、每月$300的电费账单、一栋75 dB的独立小屋,再加上一个三年倒计时的过时时钟——而且这一切发生在您赚到第一聪之前。这就是为什么专业挖矿已经集中到哈萨克斯坦、巴拉圭和德州西部等大型工业设施,因为只有在那些地方,经济账才真正算得过来。
